¿Por qué la TC y la PT deben ser comprobadas y calibradas regularmente?

Los transformadores de corriente (TC) y los transformadores de potencial (PT) son componentes críticos en los sistemas de energía, que desempeñan un papel esencial en la medición y la protección. La inspección y calibración regulares de los TC y PT son vitales por varias razones.

En primer lugar, aseguran el funcionamiento preciso de los relés de protección, evitando malfunciones como falsos disparos o fallos en el disparo durante fallas.

En segundo lugar, para fines de medición, la exactitud de los TC y PT afecta directamente a la equidad de la facturación de electricidad entre los servicios públicos y los consumidores: cualquier desviación puede conducir a pérdidas financieras o disputas.
Además, con el tiempo, estos transformadores pueden experimentar problemas tales como desmagnetización del núcleo, degradación del aislamiento o conexiones de cableado sueltas. Si no se controlan, estos fallos pueden dar lugar a mediciones inexactas o fallas de protección, lo que puede causar cortes de energía.

Las regulaciones nacionales y las normas de la industria requieren la calibración periódica de los TC y PT para mantener la fiabilidad y el cumplimiento del sistema. Por lo tanto, la inspección de rutina y la calibración precisa de estos dispositivos son esenciales para garantizar el funcionamiento seguro del sistema de energía, salvaguardar los intereses económicos y prevenir fallas del equipo. Esto es especialmente importante para las centrales eléctricas, las subestaciones y los grandes consumidores de electricidad.

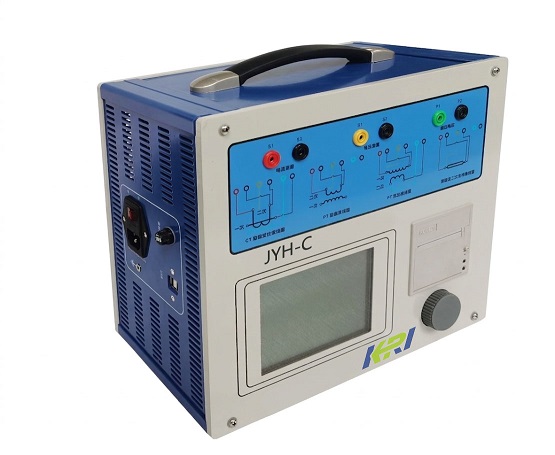

JYH-C Analizador CT&PT

El JYH-C es un dispositivo completo diseñado para satisfacer una amplia gama de requisitos de prueba. Soporta pruebas completas de varios tipos de transformadores de corriente (CT), incluidos los CT de clase TP. Los elementos clave de la prueba de TC incluyen características de excitación (características de voltio-amperio), relación, polaridad, resistencia al bobinado secundario, carga secundaria, error de relación y desplazamiento de fase. Además, el analizador también es adecuado para probar transformadores potenciales (PT), cubriendo parámetros tales como las características de excitación de la unidad electromagnética, relación, polaridad, resistencia al bobinado secundario, error de relación y desplazamiento de fase.

Función

1.Basado en la tecnología avanzada de conversión de frecuencia, el analizador prueba la curva característica de excitación CT / PT (volt-amperio) y la curva de error del 10%. Emite un máximo de solo 180 V de tensión de CA y 12 A RMS (36 A pico) de corriente de CA, pero es capaz de probar CTs con puntos de rodilla de hasta 60 kV.

2. Cumple plenamente con los requisitos de prueba para varios tipos de transformadores de corriente (CT), incluidos los CT de clase de protección, clase de medición y clase TP, que cubren parámetros como características de excitación (características de volt-amperio), relación de transformación, polaridad, resistencia al bobinado secundario, carga secundaria, error de relación y desplazamiento de fase. También soporta pruebas de transformador potencial (PT), incluyendo características de excitación de la unidad electromagnética, relación de transformación, polaridad, resistencia al bobinado secundario y error de relación.

3.Compliant con las normas internacionales como IEC 60044-1,IEC 61869-2 , IEC 60044-6, ANSI C57.13el analizador selecciona automáticamente el estándar apropiado y el método de prueba en función del tipo de transformador y la clase de precisión.

4.Calcula automáticamente parámetros clave como la tensión/corriente del punto de rodilla, la curva de error del 10% (o 5%), el factor límite de precisión (ALF), el factor de seguridad del instrumento (FS), la constante de tiempo secundaria (Ts), el coeficiente de magnetismo residual (Kr), la inductancia saturada e insaturada y más para los CT y los PT.

Equipado con un LCD gráfico transflectivo de 5,7 pulgadas, claramente visible bajo la luz solar directa.

6. Impresora térmica de alta velocidad para la impresión instantánea de los resultados de las pruebas y las curvas características.

Detección de cableado 7.Automatic con señales de alarma de error en tiempo real para conexiones incorrectas.

Capacidad de almacenamiento interna para hasta 1.000 conjuntos de datos de prueba, con memoria no volátil para prevenir la pérdida de datos en caso de fallo de energía.

9.Soporte USB para una exportación conveniente de resultados de pruebas y actualizaciones de firmware.

Especificación de la tecnología:
