Mengapa PT tidak boleh dihubung singkat dan CT tidak boleh dibuka rangkaian?

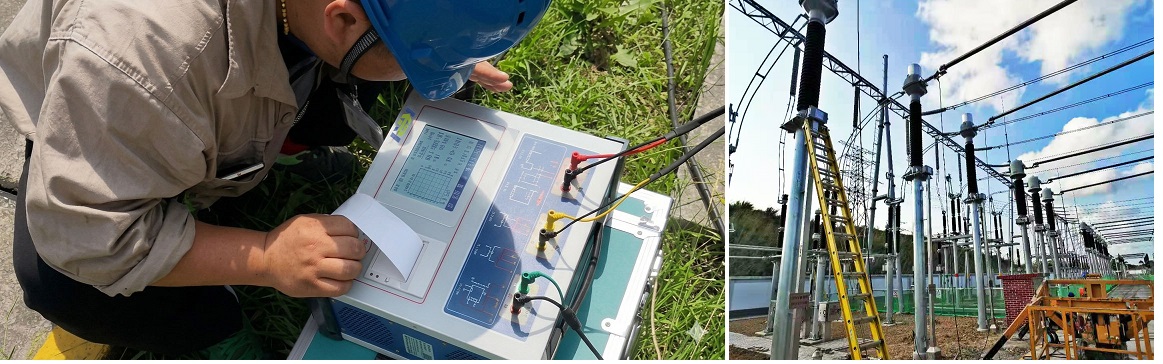

Mengapa CT dan PT harus diperiksa dan dikalibrasi secara teratur?

Transformer arus (CT) dan Transformer potensial (PT) adalah komponen penting dalam sistem daya, melayani peran penting dalam pengukuran dan perlindungan. Pemeriksaan dan kalibrasi CT dan PT secara teratur sangat penting untuk beberapa alasan.

Pertama, mereka memastikan operasi relay perlindungan yang akurat, mencegah kerusakan seperti tripping palsu atau kegagalan untuk trip selama kesalahan.

Kedua, untuk tujuan pengukuran, akurasi CT dan PT secara langsung mempengaruhi keadilan penagihan listrik antara utilitas dan konsumen - penyimpangan apa pun dapat menyebabkan kerugian keuangan atau perselisihan.
Selain itu, dari waktu ke waktu, transformator ini mungkin mengalami masalah seperti demagnetisasi inti, degradasi isolasi, atau koneksi kabel longgar. Jika tidak dikecek, kesalahan ini dapat mengakibatkan pengukuran yang tidak akurat atau kegagalan perlindungan, berpotensi menyebabkan pemadaman listrik.

Peraturan nasional dan standar industri memerlukan kalibrasi periodik CT dan PT untuk menjaga keandalan dan kepatuhan sistem. Oleh karena itu, inspeksi rutin dan kalibrasi yang tepat dari perangkat ini sangat penting untuk memastikan operasi sistem daya yang aman, melindungi kepentingan ekonomi, dan mencegah kegagalan peralatan. Hal ini sangat penting untuk pembangkit listrik, substasi, dan konsumen listrik besar.

Mengapa PT tidak pernah short-circuited dan CT tidak pernah open-circuited?

Kita semua tahu bahwa transformator potensial (PT) tidak dapat sirkuit pendek, dan transformator arus(CT) cannot be open-circuited. Once the potential transformers are short-circuited or the current transformers are open-circuited, the transformers will be damaged or dangerous.

In principle, we all know that both potensi transformator dan transformator arus adalah transformator, tetapi parameter yang menjadi perhatian berbeda. Jadi mengapa transformator yang sama tidak dapat sirkuit pendek dan yang lain tidak dapat sirkuit terbuka?

Selama operasi normal, kumparan sekunder dari potensi transformator (PT) adalah setara dengan sirkuit terbuka, dan impedansi ZL sangat besar. Jika sirkuit sekunder bersirkuit pendek, impedansi ZL dengan cepat menurun menjadi hampir nol. Pada saat ini, sirkuit sekunder akan menghasilkan arus sirkuit pendek yang besar, yang akan merusak peralatan sekunder atau bahkan membahayakan keselamatan pribadi. yang potensi transformator (PT) dapat dilengkapi dengan sekering di sisi sekunder untuk melindungi dirinya dari kerusakan oleh sirkuit pendek di sisi sekunder. Selain perlindungan sekering, sangat penting bahwa PT sirkuit sekunder ditanam pada satu titik.

Langkah keamanan ini memastikan bahwa dalam kasus kerusakan isolasi antara gulungan primer dan sekunder, tegangan tinggi diarahkan ke tanah, melindungi kedua personil dan peralatan sekunder tegangan rendah.Jika memungkinkan, sekering juga harus dipasang di sisi utama untuk melindungi jaringan listrik tegangan tinggi dari membahayakan keamanan sistem utama karena kegagalan gulungan tegangan tinggi atau kabel timah transformator.Dalam teknik tenaga, impedansi yang terhubung ke sisi sekunder disebut sebagai beban sekunder. Untuk PT, beban idealnya harus setinggi mungkin (mendekati sirkuit terbuka). Sebaliknya, untuk CT, beban harus dijaga sangat rendah. Akibatnya, sekering atau saklar tidak boleh dipasang dalam sirkuit sekunder CT, karena operasinya akan menyebabkan kondisi sirkuit terbuka yang bencana.

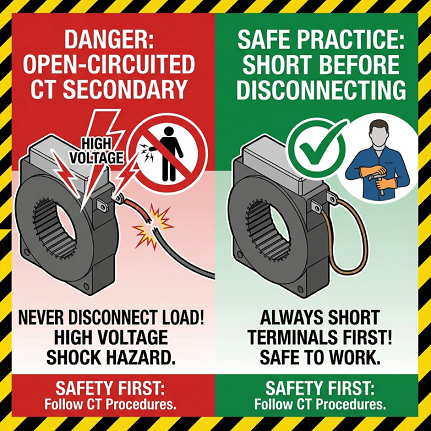

Saat ini transbekas (CT) dalam operasi normal, impedansi ZL sangat kecil, yang setara dengan operasi kumparan sekunder dalam keadaan sirkuit pendek. Gaya magnetomotif yang dihasilkan oleh arus sekunder demagnetizes gaya magnetomotif yang dihasilkan oleh arus primer, arus eksitasi sangat kecil, total fluks magnetik di inti besi sangat kecil, dan gaya elektromotif yang diinduksi dari gulungan sekunder tidak melebihi beberapa puluh volt. Jika sisi sekunder terbuka, arus sekunder sama dengan nol, efek demagnetisasi hilang, tetapi ε1 dari kumparan primer tetap tidak berubah, dan arus primer sepenuhnya menjadi arus eksitasi, menyebabkan fluks magnetik Φ di inti meningkat tajam, dan inti berada dalam keadaan yang sangat jenuh.

Selain itu, jumlah giliran gulungan sekunder besar, dan tegangan tinggi (bahkan ribuan volt) akan dihasilkan di kedua ujung gulungan sekunder, yang mungkin tidak hanya merusak isolasi gulungan sekunder, tetapi juga serius membahayakan keselamatan pribadi. Selain risiko lonjakan tegangan tinggi, jenuh magnetik ekstrim menyebabkan peningkatan tajam arus pusaran dan kerugian histeresis, yang mengakibatkan pemanasan berlebihan yang parah atau bahkan pembakaran CT. magnetisme sisa (remanensi) di inti. Hal ini dapat menyebabkan peningkatan rasio dan kesalahan fase, secara permanen merugikan akurasi CT kecuali prosedur demagnetisasi formal dilakukan.Oleh karena itu, sirkuit terbuka dari sisi sekunder transformator arus sama sekali tidak diizinkan.

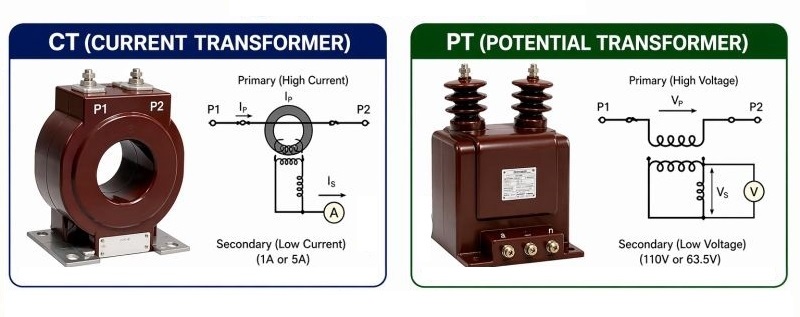

Keduanya potensi transformator (PT) Transformator saat ini (CT) Transformator pada prinsipnya. Ppotensial transformator (PT) fokus pada perubahan tegangan, dan transformator arus fokus pada perubahan arus. Jadi mengapa transformator yang sama, transformator arus tidak dapat menjalankan sirkuit terbuka, transformator tegangan tidak dapat menjalankan sirkuit pendek?

Selama operasi normal, ε1 dan ε2 tetap tidak berubah. Sisi utama dari potensi transformator (PT) terhubung secara paralel di sirkuit, tegangan relatif tinggi, arus sangat kecil, dan arus di sisi sekunder juga sangat kecil dan hampir nol selama operasi normal, membentuk keseimbangan relatif dengan impedansi tak terbatas sirkuit terbuka di sirkuit sekunder. Ketika impedansi sisi sekunder dengan cepat berkurang menjadi sirkuit pendek, karena ε2 tetap tidak berubah, arus sekunder akan meningkat dengan cepat dan kumparan sekunder akan terbakar habis.

Dengan cara yang sama, selama operasi normal, ε1 dan ε2 tetap sama. Sisi utama transformator arus terhubung secara berurutan dalam loop, arus relatif tinggi, dan tegangan sangat kecil. Selama operasi normal, tegangan di sisi sekunder juga sangat kecil dan hampir nol, yang membentuk keseimbangan dengan impedansi kecil tak terbatas sirkuit pendek dalam loop sekunder. Ketika impedansi sirkuit sekunder meningkat dengan cepat ke sirkuit terbuka, arus sekunder dengan cepat turun menjadi 0, dan arus primer sepenuhnya diubah menjadi arus eksitasi, yang mengakibatkan peningkatan cepat dalam fluks magnetik untuk jenuh dan membakar transformator.

Penting juga untuk membedakan antara Kelas Metering dan Kelas Perlindungan CT. CT pengukuran dirancang untuk jenuh dengan cepat selama kesalahan untuk melindungi instrumen yang terhubung dari arus berlebihan. Sebaliknya, CT Perlindungan dirancang untuk tetap linier dan menghindari jenuh bahkan selama arus sirkuit pendek berat, memastikan bahwa relay pelindung menerima sinyal yang akurat untuk trip sirkuit dengan aman.Jadi transformator yang sama, aplikasi yang berbeda, hasilnya akan berbeda.
