Thử nghiệm tỷ lệ biến áp (TTR) là một trong những thử nghiệm thường xuyên cơ bản của biến áp được xác định trong cả IEC 60076-1 và IEEE C57.12.90. Kiểm tra tỷ lệ biến đổi của biến áp là một bài kiểm tra để xác minh liệu biến áp có thể đạt được hiệu ứng chuyển đổi điện áp được chỉ định hay không và liệu tỷ lệ biến đổi có phù hợp với các điều kiện kỹ thuật của biến áp hoặc giá trị được chỉ định trên tấm tên. Mục đích là kiểm tra xem số lượt của mỗi cuộn dây, lắp ráp dây chì và vị trí chỉ định của bộ thay đổi vòi có đáp ứng các yêu cầu không; Việc hoạt động song song của các biến áp nhỏ và vừa với sự khác biệt tỷ lệ 1% sẽ tạo ra một dòng lưu thông 10% của dòng điện định mức trong cuộn dây biến áp, điều này sẽ làm tăng đáng kể sự mất mát của biến áp và gây hại cho hoạt động của biến áp.
JYT-F Biến Tỷ lệ Tester Demo Video:
JYT-F Biến Chức năng kiểm tra tỷ lệ:
1. Phù hợp cho biến áp phân phối đến biến áp 1000kV
2. máy kiểm tra tỷ lệ biến áp JYT-F có phạm vi tỷ lệ biến thử rộng lên đến 0,9-10000.
3. Có thể thực hiện một thử nghiệm ba pha trong 6 giây.
4. dễ tìm ngắn mạch trong cuộn dây thông qua chức năng tiêm dòng
5. Có thể kiểm tra kết nối CT, PT, CVT và Z của biến áp.
6. Với chức năng kiểm tra mù để kiểm tra tỷ lệ chuyển và loại nhóm kết nối của biến áp điện.
7. Thời gian, ngày và dữ liệu được lưu tự động như mất điện.
8. JYT-F được trang bị 480 nhóm dữ liệu được lưu trữ, màn hình lớn, in với máy in nhiệt bên trong, với giao diện truyền thông RS485 và giao diện bộ nhớ đĩa flash U
9. Chức năng bảo vệ khỏi mạch ngắn biến áp, mạch ngắn quay quay, đảo ngược điện áp thấp cao và kết nối sai với điện áp 380V.
Máy kiểm tra tỷ lệ xoay JYT-F là một thiết bị kiểm tra chuyên nghiệp phù hợp cho các nhà sản xuất biến áp, các ngành công nghiệp dịch vụ biến áp, các công ty bảo trì trạm phụ, các công ty bảo trì biến áp điện / phân phối biến áp và các lĩnh vực kiểm tra biến áp khác, loạt Kingrun máy kiểm tra tỷ lệ xoay có khả năng đáng tin cậy, kết quả kiểm tra chính xác và tuổi thọ làm việc dài, nó được lựa chọn bởi các công ty sản xuất và dịch vụ biến áp SIEMENS và ABB.
Sản phẩm JYT-F Thông số kỹ thuật:
|
Kiểu |
Sản phẩm JYT-F |
|||||
|
Các con số được hiển thị |
Màn hình LCD 5 chữ số |
|||||
|
Điện áp đầu ra |
Độ năng lượng AC160V |
AC10V |
Tự động (được cung cấp bởi pin DC) |
|||
|
Phạm vi tỷ lệ |
0.9 -10,000 |
0.9 - 500 |
0.9 - 5000 |
|||
|
Độ chính xác |
<500 |
0.1% ± 2 chữ số |
≤150 |
0.1% ± 2 chữ số |
≤1000 |
0.1% ± 2 chữ số |
|
500-2000 |
0.2% ±2 digits |
150- 500 |
0.3% ±2 digits |
1000-5000 |
0.3% ±2 digits |
|
|
>2000 |
0.3% ±2 digits |
|
|
|||
|
Độ phân giải tối thiểu |
0.0001 |
Pin lithium có thể sạc lại |
||||
|
Cung cấp điện trong hoạt động |
AC220V ± 10%, 50Hz ± 1Hz |
|||||
|
Dữ liệu thử nghiệm được lưu trữ |
50 nhóm |
|||||
|
Hoạt động trong Nhiệt độ |
-20℃~+40℃ |
|||||
|
Độ ẩm tương đối |
≤80% RH, không ngưng tụ |
|||||
|
Khối lượng / Trọng lượng |
Chiều dài 395mm Chiều rộng 240mm Chiều cao 250mm / 6 kg |
|||||

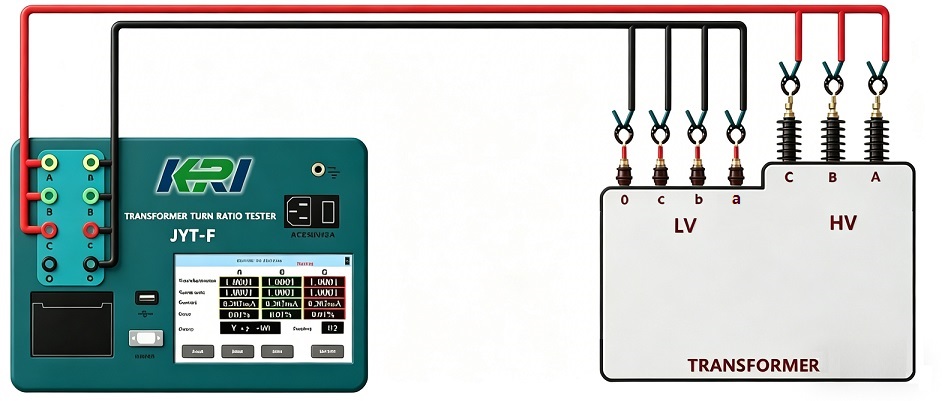

Máy biến áp JYT-F chuyển kết nối kiểm tra tỷ lệ:
Chi tiết bảng điều khiển JYT-F
Không giống như máy kiểm tra flip-cover truyền thống, JYT có thiết kế đầu cuối mở, cho phép các đầu dẫn kiểm tra kết nối theo bất kỳ hướng nào. Điều này ngăn chặn uốn cáp, đảm bảo kết quả chính xác và làm cho thiết lập nhanh hơn trong không gian chặt chẽ - lý tưởng cho thử nghiệm thực địa thường xuyên.
It’s designed for power, distribution, CT, PT, and OLTC transformers across multiple voltage levels.
