La Collection la Plus Complète de Groupes de Connexion de Transformateurs avec Schémas de Câblage des Enroulements

Les groupes vectoriels de transformateurs jouent un rôle crucial dans la détermination de la relation de phase entre les enroulements primaires et secondaires, influant directement sur la compatibilité et les performances du système. La compréhension de ces groupes est essentielle pour assurer la bonne sélection du transformateur, le fonctionnement parallèle et la minimisation des interférences harmoniques. Cet article présente une collection complète de groupes vectoriels de transformateurs ainsi que des schémas détaillés de connexion d'enroulement. Que vous soyez ingénieur, technicien ou professionnel de l'industrie, ce guide vous aidera à naviguer dans les complexités des configurations de transformateurs et à prendre des décisions éclairées pour diverses applications électriques.

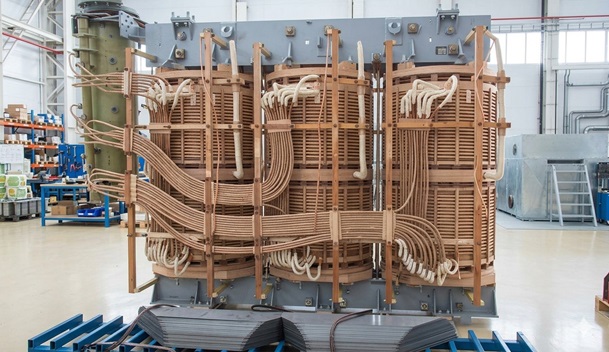

Pourquoi définir le groupe vectoriel ?

La conception des transformateurs du groupe Vector est essentielle pour garantir que les transformateurs peuvent fonctionner correctement dans différents systèmes d'alimentation et fonctionner efficacement avec d'autres transformateurs ou charges. Différents groupes de vecteurs ont des relations de phase différentes, et le choix du groupe de vecteurs approprié est crucial pour maintenir la stabilité, la fiabilité et l'efficacité du système d'alimentation. Les principales raisons sont:

1. Correspondance de différence de phaseDifférents groupes vectoriels créent différentes différences de phase en modifiant les méthodes de connexion d'enroulement (telles que les connexions étoiles ou delta). Par exemple, un groupe vectoriel commun comme Dyn11 indique que D se réfère à une connexion delta. du côté haute tension, y se réfère à une connexion étoile du côté basse tension, et le nombre 11 signifie que la phase du côté basse tension est en retard de 30 degrés du côté haute tension. Une conception de différence de phase appropriée garantit que lorsque les transformateurs sont connectés en parallèle, aucun problème de phase ne se pose, évitant les interférences mutuelles.
2. Compatibilité pour le fonctionnement parallèleLorsque plusieurs transformateurs doivent fonctionner en parallèle, la conception du groupe vectoriel assure que la différence de phase entre eux est cohérente, empêchant les courts-circuits, les dommages ou la défaillance de l'équipement. Une sélection minutieuse des groupes vectoriels est nécessaire lors de l'utilisation de transformateurs en parallèle pour assurer une correspondance de phase correcte.
3. Équilibre de tensionDans un système d'alimentation triphasé, un groupe vectoriel correctement conçu aide à prévenir les déséquilibres de tension entre les transformateurs, ce qui pourrait conduire à des problèmes de transmission d'énergie. Un déséquilibre de tension peut affecter l'efficacité du moteur et même causer des dommages à l'équipement
4. Exigences du système de protection et de contrôleDifférentes conceptions de groupes vectoriels aident à assurer le bon fonctionnement des dispositifs de protection. Par example, les dispositifs de protection différentielle exigent généralement que les groupes vectoriels de transformateurs soient les mêmes; sinon, ils peuvent déclencher de faux voyages.
5. Différents besoins d'applicationDifférents types de systèmes électriques (tels que la transmission, la distribution ou les sous-stations) ou différentes charges (telles que les charges industrielles ou résidentielles) peuvent avoir des exigences de groupe vectoriel différentes. En concevant différents groupes vectoriels, les transformateurs peuvent répondre aux besoins spécifiques de l'application, optimisant les performances globales du système.

Caractéristiques de chaque groupe de connexion

Groupes de connexion 1.Yy:

Yy0: Les bobinages primaire et secondaire sont reliés en étoile. Les tensions ligne-ligne correspondantes sont en phase, avec une différence de phase de 0°. Dans la méthode de notation horloge, lorsque le phaseur de tension primaire - ligne latérale - est utilisé comme aiguille de minute pointant à 12 heures, le phaseur de tension secondaire - ligne latérale - pointe également à 12 heures.
Yy4: Lorsque le phaseur de tension primaire - ligne latérale (comme l'aiguille des minutes) pointe à 12 heures, le phaseur de tension secondaire - ligne latérale pointe à 4 heures. La tension secondaire de la ligne latérale est en retard de 120° par rapport à la tension primaire de la ligne latérale.
YY8: La tension secondaire de la ligne latérale est en retard de 240° par rapport à la tension primaire de la ligne latérale. Il est équivalent à la position où l'aiguille des minutes est à 12 heures et l'aiguille des heures est à 8 heures dans l'horloge - notation.
Yy6: Ici, la tension secondaire - ligne latérale - est en retard de 180° par rapport à la tension primaire - ligne latérale. C'est-à-dire, l'aiguille des minutes est à 12 heures et l'aiguille des heures est à 6 heures.
YY10:La tension secondaire - ligne latérale - est en retard de 300° par rapport à la tension primaire - ligne latérale, correspondant à la position de 10 heures sur l'horloge.
Yy2:La tension secondaire - ligne latérale - est en retard de 60° par rapport à la tension primaire - ligne latérale, similaire à la situation où l'aiguille des minutes est à 12 heures et l'aiguille des heures est à 2 heures.

Groupes de connexion 2.Yd
Yd1:Le côté primaire est relié en étoile et le côté secondaire est relié en delta. La tension secondaire de la ligne latérale est en retard de 30° par rapport à la tension primaire de la ligne latérale. Dans la notation horloge, lorsque le phasor de tension primaire - ligne latérale - pointe à 12h, le phasor de tension secondaire - ligne latérale - pointe à 1h.
Yd5:La tension secondaire - ligne latérale - est en retard de 150° par rapport à la tension primaire - ligne latérale, correspondant à la position de 5 heures sur l'horloge.
Yd9:La tension secondaire - ligne latérale - est en retard de 270° par rapport à la tension primaire - ligne latérale, ce qui équivaut à la position de 9 heures sur l'horloge.
Yd7:La tension secondaire - ligne latérale - est en retard de 210° par rapport à la tension primaire - ligne latérale, c'est-à-dire que l'aiguille des minutes est à 12 heures et l'aiguille des heures est à 7 heures.
Yd11:La tension secondaire - ligne latérale - est en retard par rapport à la tension primaire - ligne latérale de 330° ou, en d'autres termes, mène de 30°. C'est un groupe de connexion couramment utilisé, souvent utilisé dans les lignes où la basse tension est supérieure à 0,4 kV.
Yd3:La tension secondaire - ligne latérale - est en retard de 90° par rapport à la tension primaire - ligne latérale, correspondant à la position de 3 heures sur l'horloge.

Top 10 des fabricants mondiaux de transformateurs (2025)
2.Principale différence entre le transformateur de puissance et le transformateur de distribution
3.Comparaison des avantages et inconvénients des configurations de transformateur Dd Yy Yd et Dy
Quelle est la différence entre "Ratio" et "Turns Ratio" dans un transformateur?
5.Quels sont les principaux éléments d'un transformateur "Test d'acceptation d'usine (FAT)"?

3.Autres groupes de connexion:

Yyn0 :Yyn0 (connexion étoile-étoile, déphasage de 0°)
Les bobinages à haute tension et à basse tension sont connectés en configuration étoile (Y).Le point neutre du côté basse tension (yn) est généralement mis à la terre, permettant un système triphase à quatre fils, tLe déphasage est de 0°, ce qui signifie que la tension des deux côtés reste en phase.Convient pour les applications où la mise à la terre neutre est essentielle, comme les transformateurs de distribution. Cependant, il a une mauvaise gestion de charge déséquilibrée et est sensible aux courants harmoniques tiers, nécessitant une mise à la terre ou une compensation appropriée.
Yyn0 convient aux charges équilibrées et est couramment utilisé dans les petits transformateurs de distribution.

Dyn11： (Connexion Delta-Star, -30° décalage de phase)

Le côté haute tension est connecté en configuration delta (D)tandis que le côté basse tension est connecté dans configuration étoile (Y) avec un point neutre (yn), la tension latérale à basse tension retarde le côté haute tension de 30° (c'est-à-dire un déphasage de -30°), offre meilleure gestion de charge déséquilibrée car le côté haute tension connecté delta fournit un chemin de circulation, réduisant l'impact des troisièmes harmoniques.Utilisé couramment dans les systèmes de distribution nécessitant une haute qualité d'énergie, tels que l'alimentation électrique industrielle et commerciale.

Dyn11 est idéal pour les charges déséquilibrées et a une meilleure suppression harmonique, ce qui en fait un choix populaire dans les systèmes de distribution
